平底式彈簧針/貼片式彈簧針

首頁/ 產品中心 /彈簧針 /平底式彈簧針/貼片式彈簧針
平底式彈簧針/貼片式彈簧針

平底式彈簧針/貼片式彈簧針

探犇電子平底式彈簧針採用鍍金針管+不鏽鋼彈簧結構，實現≤50mΩ接觸電阻和毫米波高頻傳輸，SMT貼片設計，工作溫度-40~125℃，支援50Ω阻抗/3A電流，適用於智能穿戴、汽車電子及醫療設備，百萬次插拔壽命與-40~125℃工作溫度解決方案，提定製服務。
  • 接觸電阻動態接觸電阻通常＜30mΩ，低電流電壓下穩定傳輸信號.
  • 電流範圍常規0.5-3A，大電流款可達5-100A+，承載力取決於材質、電鍍、結構等.
  • 工作溫度-40°C至+120°C，部分可擴至更寬溫度範圍，在極端條件下性能穩定.
  • 耐鹽霧性耐鹽霧24小時至1000小時+，具體取決於鍍層材料和測試標準.
  • 尺寸精度加工精度達μm級，直徑精度可達±0.02mm，如高度精度可達±0.05mm，滿足嚴苛要求.
  • 耐久性壽命周期可達數萬至百萬次壓縮，取決於鍍層材料和彈簧疲勞特性.
資料下載

平底式彈簧針/貼片式彈簧針

接觸電阻
動態接觸電阻通常＜30mΩ，低電流電壓下穩定傳輸信號.
電流範圍
常規0.5-3A，大電流款可達5-100A+，承載力取決於材質、電鍍、結構等.
工作溫度
-40°C至+120°C，部分可擴至更寬溫度範圍，在極端條件下性能穩定.
耐鹽霧性
耐鹽霧24小時至1000小時+，具體取決於鍍層材料和測試標準.
尺寸精度
加工精度達μm級，直徑精度可達±0.02mm，如高度精度可達±0.05mm，滿足嚴苛要求.
耐久性
壽命周期可達數萬至百萬次壓縮，取決於鍍層材料和彈簧疲勞特性.

平底式彈簧針（貼片式彈簧針）是一種採用表面貼裝技術（SMT）的微型彈簧觸點，廣泛應用於消費電子、汽車電子、醫療設備、工業自動化、通信設備、智能穿戴等對精密連接、高可靠性和小型化要求較高的領域。

彈簧針核心結構

  • 不鏽鋼彈簧(Spring)
  • 鍍金針管(Tube)
  • 鍍金針頭(Plunger)

通過內部彈簧壓力實現穩定的電氣連接，支援高頻信號傳輸和高電流負載。

彈簧針結構組成

產品特點

高精度與耐用性

採用高硬度鍍金材料，耐磨性強，接觸電阻低（可達毫歐級）
平底設計適合SMT貼裝，與PCB焊盤無縫貼合，減少焊接應力

高頻信號支援

優化阻抗匹配設計（如50Ω阻抗），適用於毫米波（mmWave）
降低信號反射和串擾（NEXT/FEXT）

節省空間

結構簡單緊湊，採用平底設計，可充分利用PCB空間，有效降低產品板上高度，爲電子設備的小型化設計提供了有力支援。

環境適應性

耐高溫、抗腐蝕，可在-40°C至+125°C環境下工作
可適用於工業級和汽車電子

典型應用

消費電子

智能手錶/手環：用於電池連接、手機/平板：攝像頭模組、摺疊屏鉸鏈連接；AR/VR設備：顯示屏與主板間高速資料傳輸；無線耳機：充電觸點、麥克風及主板信號傳輸

醫療電子

無創血糖監測儀：連接柔性電極與處理單元
便攜式診療設備：心率/血氧傳感器模塊化電路快速連接

工業與物聯網

測試儀器：高頻插拔場景下的穩定接觸。
智能家電：模塊化電路板間連接。

汽車電子

傳感器/ECU模塊：耐振動、高低溫環境下的穩定連接。
汽車中控、車載音響、發光標識、氛圍燈等車載電子連接穩定。

技術參數

項目 參數範圍
額定電流 1A~3A（可根據需求定製）
接觸電阻 ≤50mΩ
工作行程 0.5mm~2.5mm（可定製）
壽命 1萬次~100萬次插拔（可定製）
工作溫度 -40°C~+125°C

設計與選型支援

探犇電子提供多樣化定製服務，用戶可根據需求選擇以下配置：

觸點類型

圓頂、斜面、冠狀頭等，適配不同接觸面形狀

彈簧力度

輕載(50g)至重載(300g)，匹配設備機械強度要求

封裝方式

直插式、貼片式、帶定位柱結構

特殊需求

防腐蝕鍍層(如鍍釕、鍍銠)、EMI屏蔽設計

爲什麼選擇探犇電子？

嚴格品質控制

全流程自動化生產，100%電氣性能檢測，確保產品一致性。

全球供應鏈

支援快速樣品交付和大規模生產，交期縮短30%。

技術支援團隊

提供從選型到故障分析的一站式服務，專業工程師全程支援。

平底式彈簧針/貼片式彈簧針

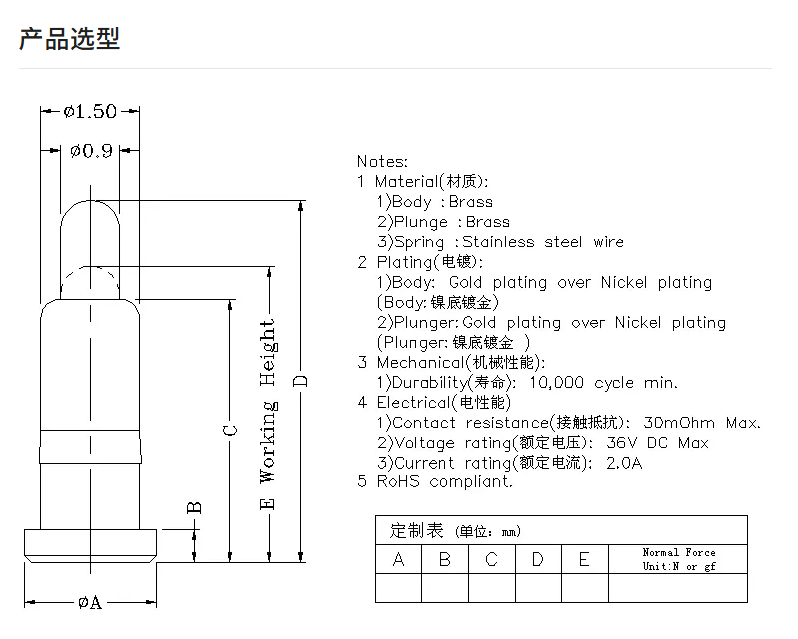

Part No. ∅ A B C D E Force(gf) Actions
TB0201A 2.0 0.5 1.5 2.0 1.6 80gf Min
TB11810123 2.0 0.4 1.7 2.2 1.7 80gf Min
TB11810124 2.0 0.4 1.8 2.5 1.8 80gf Min
TB0202A 2.0 0.5 2.0 2.5 2.0 80gf Min
TB0203A 2.0 0.5 2.0 3.0 2.5 80gf Min
彈簧針連接器選型要考慮的關鍵因素有哪些？
1. 應用場景：電流大小（如大電流需斜面+滾珠結構）、信號傳輸（低阻抗設計）、工作環境（耐溫/防塵等）；
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少彈簧電流負載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯繫（郵箱：a-black@foxmail.com），爲您提供技術支援。
探犇電子是否提供衝壓和成型零件？
1. 是的，探犇電子具備全套衝壓和車件製造設備與成熟的加工工藝；
2. 衝壓件尺寸更穩定，適合高精度需求。
是否密封/防水？
1. 防水型：可選IP67等級（需特殊設計）。
如何避免接觸不良/導通不穩定的問題？
1. 設計時精準計算彈簧壓縮行程，確保接觸壓力適中；
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
彈簧加載連接器過早失效的根本原因是什麼？
1. 卡PIN或氧化：因側向力或污染（需保持接觸面清潔）。
如何避免彈簧疲勞或斷裂？
1. 根據插拔頻率選用對應壽命規格的彈簧針，避免超過額定插拔次數；
2. 避免彈簧長期處於極限壓縮狀態，預留合理行程餘量。
如何避免針頭或套筒變形？
1. 安裝時避免外力撞擊和受力不均，貼片焊接控制溫度防止基座軟化；
2. 選用強度更高的材質（如不鏽鋼針頭、金屬套筒）。
如何避免基座脫落或焊接不良？
1. 優化焊盤設計（增大焊盤面積），控制回流焊溫度與時間；
2. 必要時增加膠黏劑輔助固定，提高抗振動能力。
如何避免高溫環境下的性能下降？
1. 選用耐高溫基座材料（如陶瓷、耐高溫塑料）；
2. 避免在超出規格的高溫環境中使用，必要時增加散熱設計。
如何避免在潮溼或腐蝕環境引發的短路問題？
1. 增加密封結構（如密封圈），防止水汽和腐蝕性物質侵入；
2. 選用耐腐蝕鍍層和材料，定期檢查防護性能。
如何避免振動或衝擊導致的移位？
1. 採用焊接+膠黏劑雙重固定方式，增強安裝牢固性；
2. 設計時避開設備振動頻率，或增加緩衝結構。
如何避免貼片焊接溫度控制不當？
1. 嚴格遵循彈簧針焊接溫度規範，使用溫度曲線測試儀監控回流焊過程；
2. 優先選擇耐溫性更好的貼片式型號。
如何避免焊盤對位偏差？
1. 設計階段確保PCB焊盤與彈簧針引腳間距匹配；
2. 提高貼裝設備精度，焊接前檢查對位情況。
在使用過程中如何正確清潔？
1. 使用中性清洗劑，避免強腐蝕性溶劑和過長超聲波清洗時間；
2. 清潔後及時乾燥，減少鍍層與清洗劑接觸時長。
如何避免電流/電壓過載？
1. 根據實際工作負載選用額定電流、電壓匹配的彈簧針；
2. 避免在超過規格的電氣參數下使用，增加過載保護設計。
如何降低高頻信號的損耗？
1. 針對高頻場景選用低寄生電感、電容的型號，優化結構設計減少信號幹擾；
2. 進行阻抗匹配測試，確保信號傳輸品質。
如何提升插拔次數？
1. 根據設備插拔頻率需求，選擇高壽命規格的彈簧針（如鍍金彈簧、強化機械結構設計）。
如何預防內部異物卡滯？
1. 生產過程中嚴格5S管理，避免金屬碎屑、焊渣殘留；
2. 增加防塵防水密封設計，阻止外部顆粒侵入。
在本網站上搜索產品的最簡單方法是什麼？
1. 可按型號、尺寸、查看圖紙篩選；
2. 或聯繫技術支援（郵箱：a-black@foxmail.com）。
