平底式弹簧针/贴片式弹簧针

平底式弹簧针/贴片式弹簧针

探犇电子平底式弹簧针采用镀金针管+不锈钢弹簧结构，实现≤50mΩ接触电阻和毫米波高频传输，SMT贴片设计，工作温度-40~125℃，支持50Ω阻抗/3A电流，适用于智能穿戴、汽车电子及医疗设备，百万次插拔寿命与-40~125℃工作温度解决方案，提定制服务。
  • 接触电阻动态接触电阻通常＜30mΩ，低电流电压下稳定传输信号.
  • 电流范围常规0.5-3A，大电流款可达5-100A+，承载力取决于材质、电镀、结构等.
  • 工作温度-40°C至+120°C，部分可扩至更宽温度范围，在极端条件下性能稳定.
  • 耐盐雾性耐盐雾24小时至1000小时+，具体取决于镀层材料和测试标准.
  • 尺寸精度加工精度达μm级，直径精度可达±0.02mm，如高度精度可达±0.05mm，满足严苛要求.
  • 耐久性寿命周期可达数万至百万次压缩，取决于镀层材料和弹簧疲劳特性.
资料下载

平底式弹簧针/贴片式弹簧针

接触电阻
动态接触电阻通常＜30mΩ，低电流电压下稳定传输信号.
电流范围
常规0.5-3A，大电流款可达5-100A+，承载力取决于材质、电镀、结构等.
工作温度
-40°C至+120°C，部分可扩至更宽温度范围，在极端条件下性能稳定.
耐盐雾性
耐盐雾24小时至1000小时+，具体取决于镀层材料和测试标准.
尺寸精度
加工精度达μm级，直径精度可达±0.02mm，如高度精度可达±0.05mm，满足严苛要求.
耐久性
寿命周期可达数万至百万次压缩，取决于镀层材料和弹簧疲劳特性.

平底式弹簧针（贴片式弹簧针）是一种采用表面贴装技术（SMT）的微型弹簧触点，广泛应用于消费电子、汽车电子、医疗设备、工业自动化、通信设备、智能穿戴等对精密连接、高可靠性和小型化要求较高的领域。

弹簧针核心结构

  • 不锈钢弹簧(Spring)
  • 镀金针管(Tube)
  • 镀金针头(Plunger)

通过内部弹簧压力实现稳定的电气连接，支持高频信号传输和高电流负载。

弹簧针结构组成

产品特点

高精度与耐用性

采用高硬度镀金材料，耐磨性强，接触电阻低（可达毫欧级）
平底设计适合SMT贴装，与PCB焊盘无缝贴合，减少焊接应力

高频信号支持

优化阻抗匹配设计（如50Ω阻抗），适用于毫米波（mmWave）
降低信号反射和串扰（NEXT/FEXT）

节省空间

结构简单紧凑，采用平底设计，可充分利用PCB空间，有效降低产品板上高度，为电子设备的小型化设计提供了有力支持。

环境适应性

耐高温、抗腐蚀，可在-40°C至+125°C环境下工作
可适用于工业级和汽车电子

典型应用

消费电子

智能手表/手环：用于电池连接、手机/平板：摄像头模组、折叠屏铰链连接；AR/VR设备：显示屏与主板间高速数据传输；无线耳机：充电触点、麦克风及主板信号传输

医疗电子

无创血糖监测仪：连接柔性电极与处理单元
便携式诊疗设备：心率/血氧传感器模块化电路快速连接

工业与物联网

测试仪器：高频插拔场景下的稳定接触。
智能家电：模块化电路板间连接。

汽车电子

传感器/ECU模块：耐振动、高低温环境下的稳定连接。
汽车中控、车载音响、发光标识、氛围灯等车载电子连接稳定。

技术参数

项目参数范围
额定电流1A~3A（可根据需求定制）
接触电阻≤50mΩ
工作行程0.5mm~2.5mm（可定制）
寿命1万次~100万次插拔（可定制）
工作温度-40°C~+125°C

设计与选型支持

探犇电子提供多样化定制服务，用户可根据需求选择以下配置：

触点类型

圆顶、斜面、冠状头等，适配不同接触面形状

弹簧力度

轻载(50g)至重载(300g)，匹配设备机械强度要求

封装方式

直插式、贴片式、带定位柱结构

特殊需求

防腐蚀镀层(如镀钌、镀铑)、EMI屏蔽设计

为什么选择探犇电子？

严格质量控制

全流程自动化生产，100%电气性能检测，确保产品一致性。

全球供应链

支持快速样品交付和大规模生产，交期缩短30%。

技术支持团队

提供从选型到故障分析的一站式服务，专业工程师全程支持。

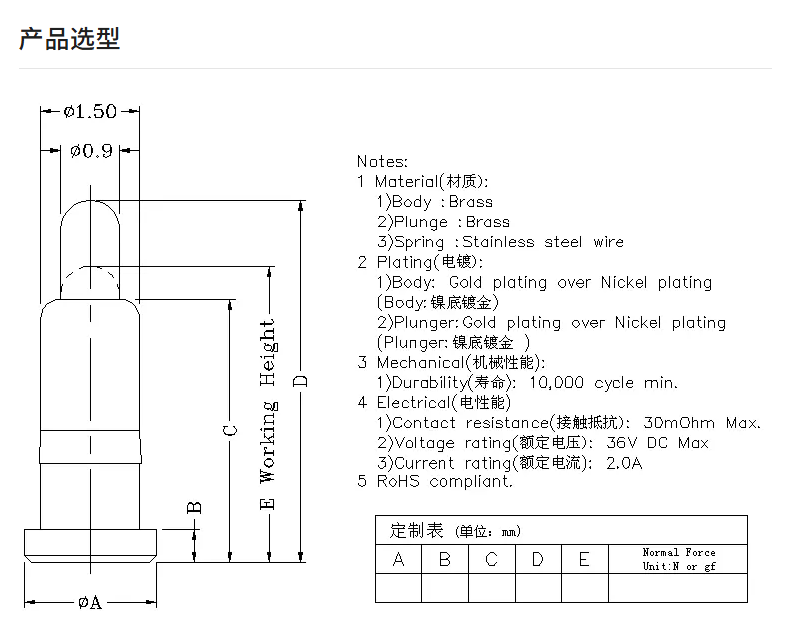

平底式弹簧针/贴片式弹簧针
Part No. ∅ A B C D E Force(gf) Actions
TB0201A 2.0 0.5 1.5 2.0 1.6 80gf Min
TB11810123 2.0 0.4 1.7 2.2 1.7 80gf Min
TB11810124 2.0 0.4 1.8 2.5 1.8 80gf Min
TB0202A 2.0 0.5 2.0 2.5 2.0 80gf Min
TB0203A 2.0 0.5 2.0 3.0 2.5 80gf Min
弹簧针连接器选型要考虑的关键因素有哪些？
1. 应用场景：电流大小（如大电流需斜面+滚珠结构）、信号传输（低阻抗设计）、工作环境（耐温/防尘等）；
2. 结构设计：平底结构易接触不良，推荐剖斜面结构（侧推力稳定，阻抗低）/大电流（如30A及以上），减少弹簧电流负载；
3. 电镀材料：镀金（3-20μ"）提升导电性，镀镍（50-100μ"）防氧化，大电流场景需更厚镀层；
4. 工作行程与弹力：行程过短压缩弹簧易损坏，过长导致接触不良；弹力过大增加磨损，过小影响稳定性；
5. 如不明确具体需求，可联系（邮箱：a-black@foxmail.com），为您提供技术支持。
探犇电子是否提供冲压和成型零件？
1. 是的，探犇电子具备全套冲压和车件制造设备与成熟的加工工艺；
2. 冲压件尺寸更稳定，适合高精度需求。
是否密封/防水？
1. 防水型：可选IP67等级（需特殊设计）。
如何避免接触不良/导通不稳定的问题？
1. 设计时精准计算弹簧压缩行程，确保接触压力适中；
2. 生产中加强清洁，避免焊锡、油污等污染，使用时定期维护清理异物；
3. 选用耐磨抗氧化镀层（如金镀层），避免在高腐蚀环境长期使用；
4. 严格控制结构设计公差，确保针头与套筒、焊盘定位精准。
弹簧加载连接器过早失效的根本原因是什么？
1. 卡PIN或氧化：因侧向力或污染（需保持接触面清洁）。
如何避免弹簧疲劳或断裂？
1. 根据插拔频率选用对应寿命规格的弹簧针，避免超过额定插拔次数；
2. 避免弹簧长期处于极限压缩状态，预留合理行程余量。
如何避免针头或套筒变形？
1. 安装时避免外力撞击和受力不均，贴片焊接控制温度防止基座软化；
2. 选用强度更高的材质（如不锈钢针头、金属套筒）。
如何避免基座脱落或焊接不良？
1. 优化焊盘设计（增大焊盘面积），控制回流焊温度与时间；
2. 必要时增加胶黏剂辅助固定，提高抗振动能力。
如何避免高温环境下的性能下降？
1. 选用耐高温基座材料（如陶瓷、耐高温塑料）；
2. 避免在超出规格的高温环境中使用，必要时增加散热设计。
如何避免在潮湿或腐蚀环境引发的短路问题？
1. 增加密封结构（如密封圈），防止水汽和腐蚀性物质侵入；
2. 选用耐腐蚀镀层和材料，定期检查防护性能。
如何避免振动或冲击导致的移位？
1. 采用焊接+胶黏剂双重固定方式，增强安装牢固性；
2. 设计时避开设备振动频率，或增加缓冲结构。
如何避免贴片焊接温度控制不当？
1. 严格遵循弹簧针焊接温度规范，使用温度曲线测试仪监控回流焊过程；
2. 优先选择耐温性更好的贴片式型号。
如何避免焊盘对位偏差？
1. 设计阶段确保PCB焊盘与弹簧针引脚间距匹配；
2. 提高贴装设备精度，焊接前检查对位情况。
在使用过程中如何正确清洁？
1. 使用中性清洗剂，避免强腐蚀性溶剂和过长超声波清洗时间；
2. 清洁后及时干燥，减少镀层与清洗剂接触时长。
如何避免电流/电压过载？
1. 根据实际工作负载选用额定电流、电压匹配的弹簧针；
2. 避免在超过规格的电气参数下使用，增加过载保护设计。
如何降低高频信号的损耗？
1. 针对高频场景选用低寄生电感、电容的型号，优化结构设计减少信号干扰；
2. 进行阻抗匹配测试，确保信号传输质量。
如何提升插拔次数？
1. 根据设备插拔频率需求，选择高寿命规格的弹簧针（如镀金弹簧、强化机械结构设计）。
如何预防内部异物卡滞？
1. 生产过程中严格5S管理，避免金属碎屑、焊渣残留；
2. 增加防尘防水密封设计，阻止外部颗粒侵入。
